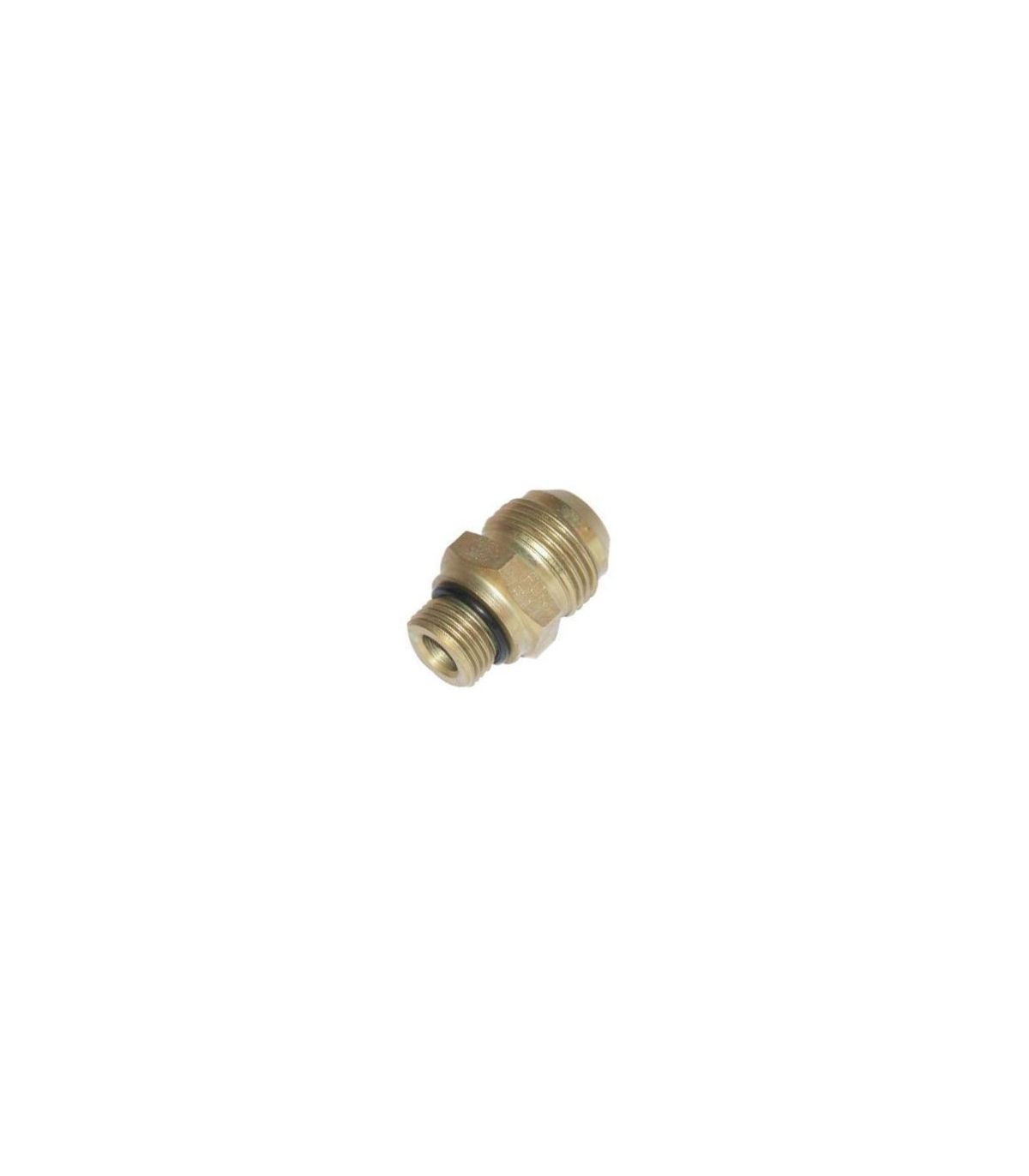

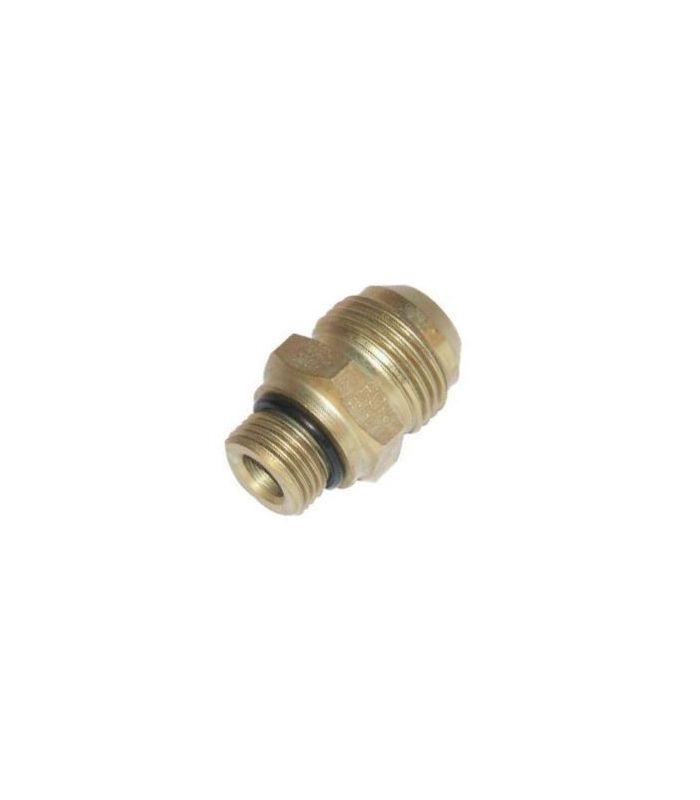

Un raccordo diritto JIC maschio - SAE maschio è un raccordo idraulico utilizzato per unire due sezioni di tubo o tubo flessibile che hanno un'estremità maschio con un angolo di svasatura di 37º.
Il montaggio si effettua avvitando entrambe le estremità maschio nei rispettivi tubi o tubazioni precedentemente svasati. La tenuta è ottenuta grazie al contatto tra le superfici coniche delle estremità, che risultano strettamente serrate quando il raccordo viene avvitato.
I raccordi diritti JIC maschio - SAE maschio si trovano in vari impianti idraulici, come macchinari industriali, veicoli mobili e impianti idraulici mobili.
Scheda tecnica:
Raccordo standard SAE J-514 (ISO 8434-2)
Accoppiamento senza giunti.
Realizzato in acciaio al carbonio.
Raccordi per tubo svasato a 37º
Elevata sicurezza dell'assemblaggio meccanico.
Pressione massima:
6-8-10 450 bar.
12-16-18-20-22 350 bar.
25-30-38 250 bar.
| Reference | FILO | TIPO DI FILETTO | Price | Add to cart |
|---|---|---|---|---|
| 45250000 | 7/16" | 7/16" |
2,04 €
|
|
| 45250001 | 7/16" | 1/2" |
2,36 €
|
|
| 45250002 | 7/16" | 9/16" |
2,20 €
|
|
| 45250003 | 1/2" | 1/2" |
2,20 €
|
|
| 45250004 | 1/2" | 9/16" |
2,20 €
|
|
| 45250005 | 9/16" | 7/16" |
2,98 €
|
|
| 45250006 | 9/16" | 1/2" |
2,16 €
|
|
| 45250007 | 9/16" | 9/16" |
2,32 €
|
|
| 45250008 | 9/16" | 3/4" |
3,01 €
|
|
| 45250009 | 9/16" | 7/8" |
4,88 €
|
|
| 45250010 | 3/4" | 9/16" |
2,84 €
|
|
| 45250011 | 3/4" | 3/4" |
2,92 €
|
|
| 45250012 | 3/4" | 7/8" |
4,01 €
|
|
| 45250013 | 3/4" | 1-1/16" |
5,52 €
|
|
| 45250014 | 7/8" | 3/4" |
3,64 €
|
|
| 45250015 | 7/8" | 7/8" |
3,20 €
|
|
| 45250016 | 7/8" | 1-1/16" |
5,24 €
|
|
| 45250017 | 7/8" | 1-5/16" |
8,02 €
|
|
| 45250018 | 1-1/16" | 3/4" |
5,02 €
|
|
| 45250019 | 1-1/16" | 7/8" |
5,03 €
|
|
| 45250020 | 1-1/16" | 1-1/16" |
4,60 €
|
|
| 45250021 | 1-1/16" | 1-5/16" |
7,12 €
|
|
| 45250022 | 1-5/16" | 1-1/16" |
6,76 €
|
|
| 45250023 | 1-5/16" | 1-5/16" |
7,20 €
|
|
| 45250024 | 1-5/16" | 1-5/8" |
12,16 €
|
|
| 45250025 | 1-5/8" | 1-5/16" |
11,48 €
|
|
| 45250026 | 1-5/8" | 1-5/8" |
12,56 €
|
|
| 45250027 | 1-5/8" | 1-7/8" |
14,44 €
|
|
| 45250028 | 1-7/8" | 1-5/8" |
20,18 €
|
|
| 45250029 | 1-7/8" | 1-7/8" |
15,20 €
|
|
