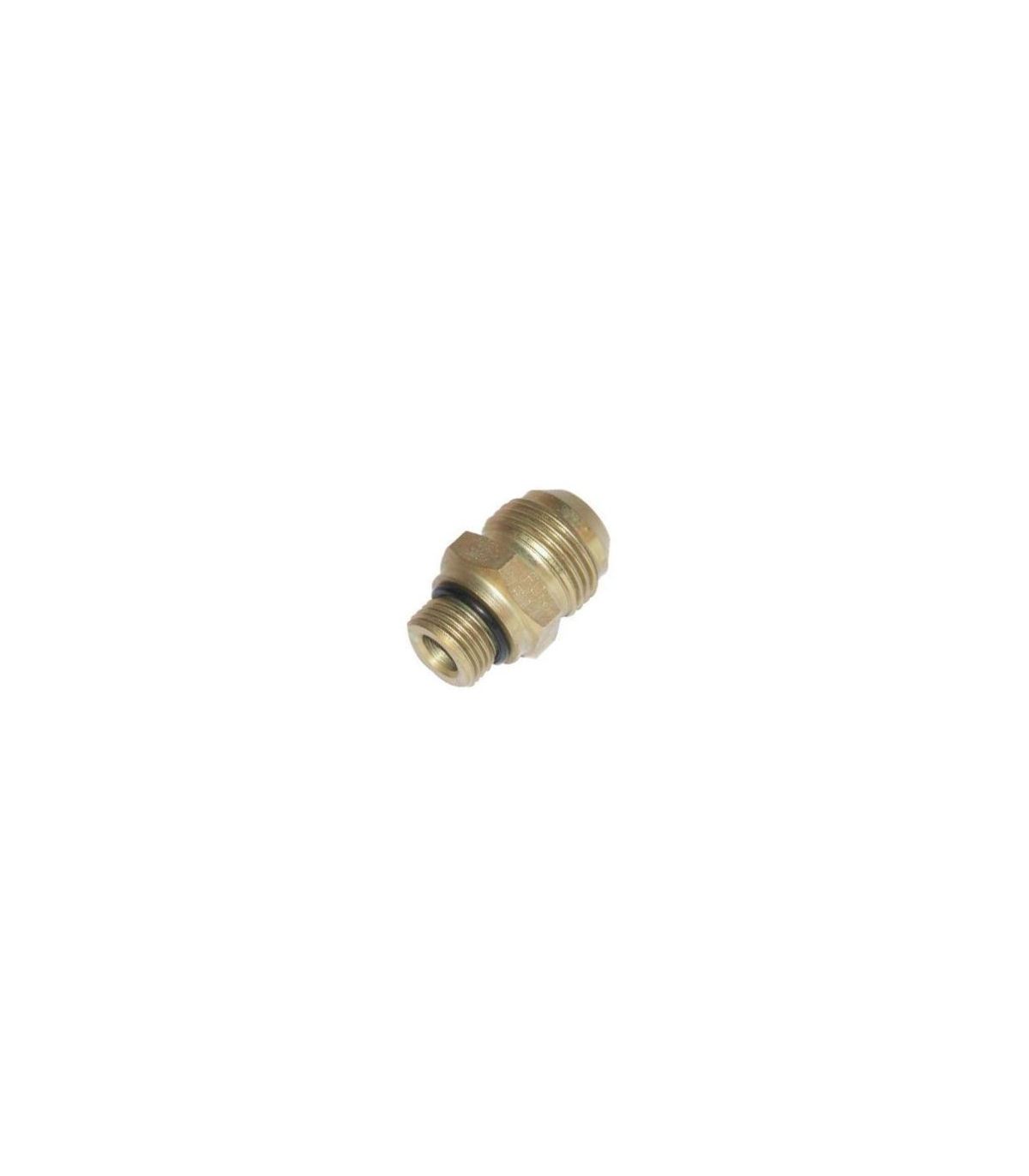

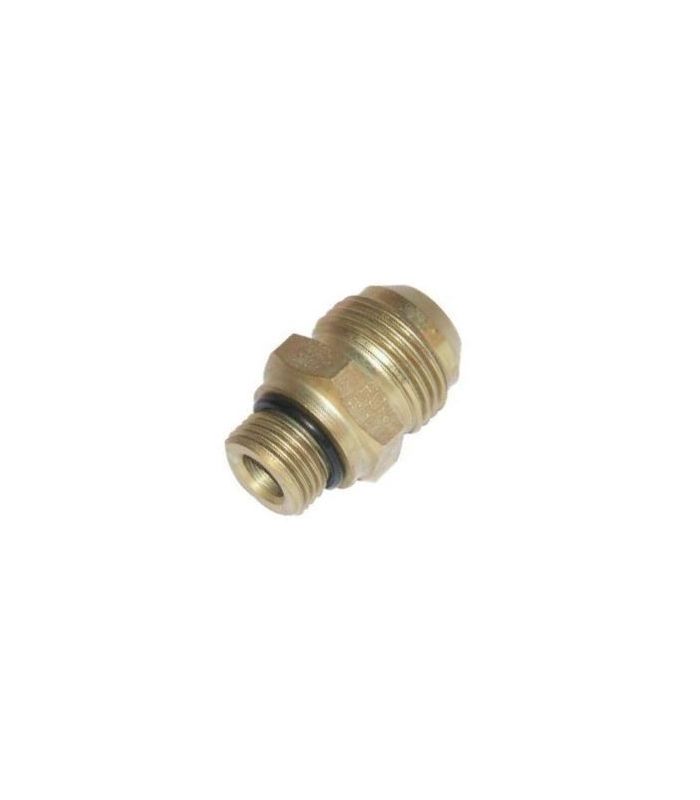

Un raccord droit JIC mâle - SAE mâle est un raccord hydraulique utilisé pour joindre deux sections de tuyau ou de tuyau ayant une extrémité mâle avec un angle d'évasement de 37º.
L'assemblage s'effectue en vissant les deux extrémités mâles dans les tubes ou flexibles respectifs préalablement évasés. L'étanchéité est obtenue grâce au contact entre les surfaces coniques des extrémités, qui sont étroitement serrées lorsque le raccord est vissé.
Les raccords droits JIC mâle - SAE mâle se trouvent dans divers systèmes hydrauliques, tels que les machines industrielles, les véhicules mobiles et les systèmes hydrauliques mobiles.
Fiche technique :
Raccord standard SAE J-514 (ISO 8434-2)
Accouplement sans joint.
Fabriqué en acier au carbone.
Raccords pour tube évasé à 37º
Haute sécurité de l'assemblage mécanique.
Pression maximale :
6-8-10 450 bars.
12-16-18-20-22 350 bars.
25-30-38 250 bars.
| Référence | FIL | TYPE DE FIL | Prix | Ajouter au panier |
|---|---|---|---|---|
| 45250000 | 7/16" | 7/16" |
2,04 €
|
|
| 45250001 | 7/16" | 1/2" |
2,36 €
|
|
| 45250002 | 7/16" | 9/16" |
2,20 €
|
|
| 45250003 | 1/2" | 1/2" |
2,20 €
|
|
| 45250004 | 1/2" | 9/16" |
2,20 €
|
|
| 45250005 | 9/16" | 7/16" |
2,98 €
|
|
| 45250006 | 9/16" | 1/2" |
2,16 €
|
|
| 45250007 | 9/16" | 9/16" |
2,32 €
|
|
| 45250008 | 9/16" | 3/4" |
3,01 €
|
|
| 45250009 | 9/16" | 7/8" |
4,88 €
|
|
| 45250010 | 3/4" | 9/16" |
2,84 €
|
|
| 45250011 | 3/4" | 3/4" |
2,92 €
|
|
| 45250012 | 3/4" | 7/8" |
4,01 €
|
|
| 45250013 | 3/4" | 1-1/16" |
5,52 €
|
|
| 45250014 | 7/8" | 3/4" |
3,64 €
|
|
| 45250015 | 7/8" | 7/8" |
3,20 €
|
|
| 45250016 | 7/8" | 1-1/16" |
5,24 €
|
|
| 45250017 | 7/8" | 1-5/16" |
8,02 €
|
|
| 45250018 | 1-1/16" | 3/4" |
5,02 €
|
|
| 45250019 | 1-1/16" | 7/8" |
5,03 €
|
|
| 45250020 | 1-1/16" | 1-1/16" |
4,60 €
|
|
| 45250021 | 1-1/16" | 1-5/16" |
7,12 €
|
|
| 45250022 | 1-5/16" | 1-1/16" |
6,76 €
|
|
| 45250023 | 1-5/16" | 1-5/16" |
7,20 €
|
|
| 45250024 | 1-5/16" | 1-5/8" |
12,16 €
|
|
| 45250025 | 1-5/8" | 1-5/16" |
11,48 €
|
|
| 45250026 | 1-5/8" | 1-5/8" |
12,56 €
|
|
| 45250027 | 1-5/8" | 1-7/8" |
14,44 €
|
|
| 45250028 | 1-7/8" | 1-5/8" |
20,18 €
|
|
| 45250029 | 1-7/8" | 1-7/8" |
15,20 €
|
|
