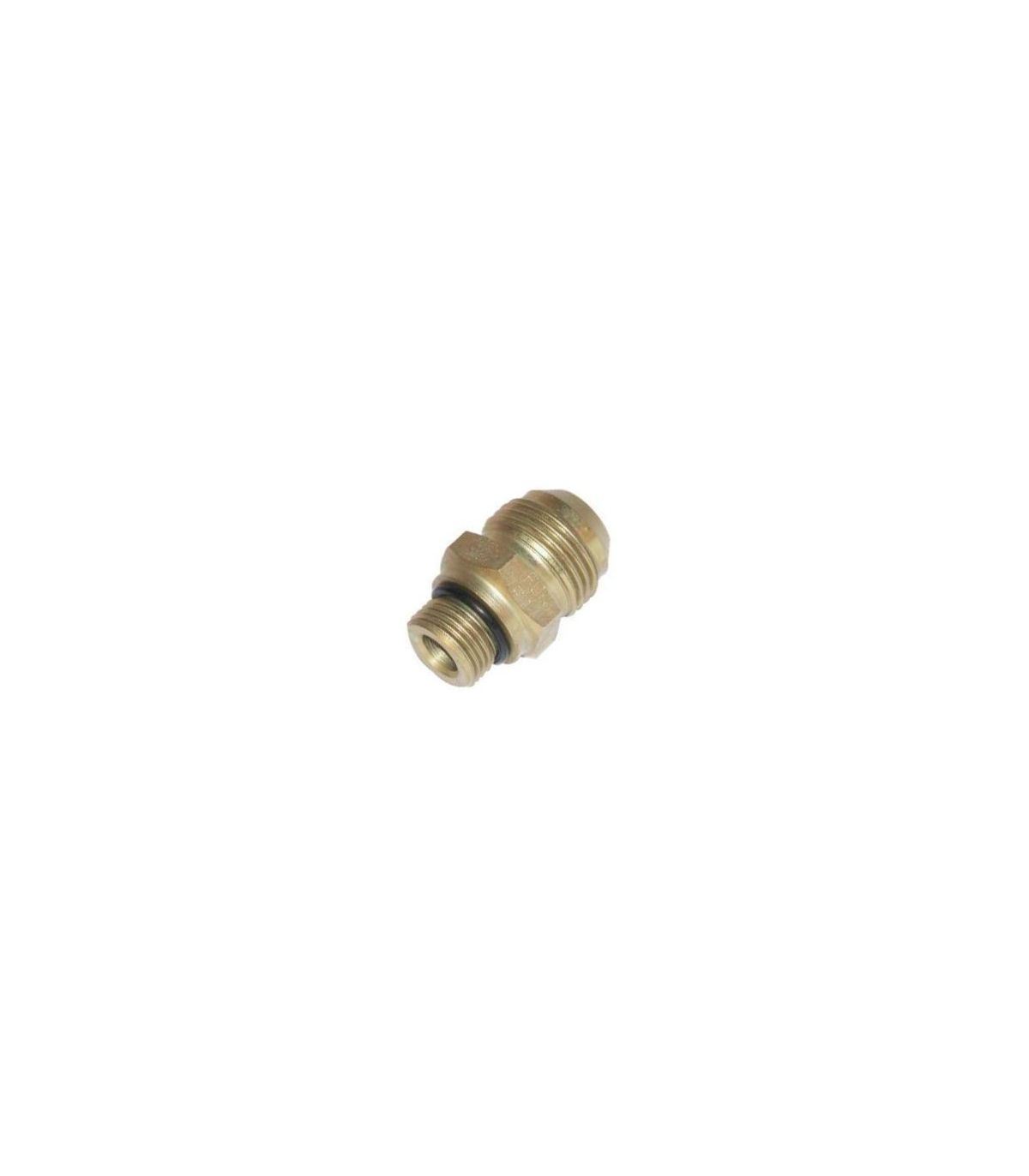

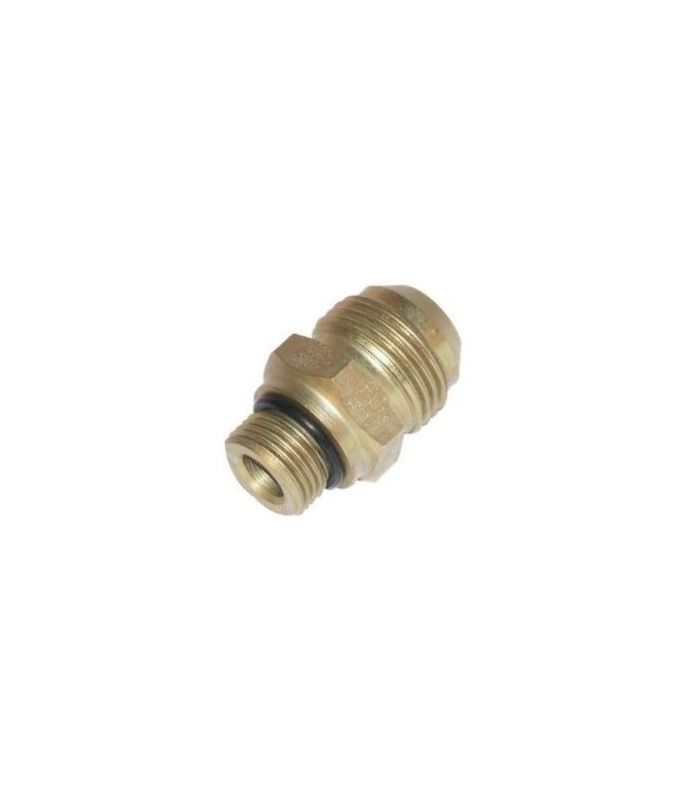

Eine gerade Verbindung von JIC-Stecker auf SAE-Stecker ist eine hydraulische Verbindung, die zum Verbinden zweier Rohr- oder Schlauchabschnitte verwendet wird, die ein männliches Ende mit einem Bördelwinkel von 37° haben.
Die Montage erfolgt durch Einschrauben der beiden männlichen Enden in die jeweiligen zuvor aufgeweiteten Rohre oder Schläuche. Die Abdichtung wird durch den Kontakt zwischen den konischen Flächen der Enden erreicht, die beim Verschrauben der Verschraubung fest angezogen werden.
Gerade Verschraubungen mit JIC-Außengewinde und SAE-Außengewinde finden sich in verschiedenen Hydrauliksystemen, beispielsweise in Industriemaschinen, Mobilfahrzeugen und mobilen Hydrauliksystemen.
Technisches Datenblatt:
SAE J-514-Standardanschluss (ISO 8434-2)
Gelenklose Kopplung.
Aus Kohlenstoffstahl.
Anschlüsse für 37°-Bördelrohr
Hohe mechanische Montagesicherheit.
Maximaler Druck:
6-8-10 450 bar.
12-16-18-20-22 350 bar.
25-30-38 250 bar.
| Referenz | FADEN | GEWINDETYP | Preis | In den Warenkorb legen |
|---|---|---|---|---|
| 45250000 | 7/16" | 7/16" |
2,04 €
|
|
| 45250001 | 7/16" | 1/2" |
2,36 €
|
|
| 45250002 | 7/16" | 9/16" |
2,20 €
|
|
| 45250003 | 1/2" | 1/2" |
2,20 €
|
|
| 45250004 | 1/2" | 9/16" |
2,20 €
|
|
| 45250005 | 9/16" | 7/16" |
2,98 €
|
|
| 45250006 | 9/16" | 1/2" |
2,16 €
|
|
| 45250007 | 9/16" | 9/16" |
2,32 €
|
|
| 45250008 | 9/16" | 3/4" |
3,01 €
|
|
| 45250009 | 9/16" | 7/8" |
4,88 €
|
|
| 45250010 | 3/4" | 9/16" |
2,84 €
|
|
| 45250011 | 3/4" | 3/4" |
2,92 €
|
|
| 45250012 | 3/4" | 7/8" |
4,01 €
|
|
| 45250013 | 3/4" | 1-1/16" |
5,52 €
|
|
| 45250014 | 7/8" | 3/4" |
3,64 €
|
|
| 45250015 | 7/8" | 7/8" |
3,20 €
|
|
| 45250016 | 7/8" | 1-1/16" |
5,24 €
|
|
| 45250017 | 7/8" | 1-5/16" |
8,02 €
|
|
| 45250018 | 1-1/16" | 3/4" |
5,02 €
|
|
| 45250019 | 1-1/16" | 7/8" |
5,03 €
|
|
| 45250020 | 1-1/16" | 1-1/16" |
4,60 €
|
|
| 45250021 | 1-1/16" | 1-5/16" |
7,12 €
|
|
| 45250022 | 1-5/16" | 1-1/16" |
6,76 €
|
|
| 45250023 | 1-5/16" | 1-5/16" |
7,20 €
|
|
| 45250024 | 1-5/16" | 1-5/8" |
12,16 €
|
|
| 45250025 | 1-5/8" | 1-5/16" |
11,48 €
|
|
| 45250026 | 1-5/8" | 1-5/8" |
12,56 €
|
|
| 45250027 | 1-5/8" | 1-7/8" |
14,44 €
|
|
| 45250028 | 1-7/8" | 1-5/8" |
20,18 €
|
|
| 45250029 | 1-7/8" | 1-7/8" |
15,20 €
|
|
